在CAD里面我们打印还可以用到拼图打印，但是需要一定的设置技巧。下面是学习啦小编带来关于CAD拼图打印的方法和技巧的内容，希望可以让大家有所收获!
CAD拼图打印的方法和技巧
一、准备
在进行拼图打印之前，需要对图纸进行一个基本的整理设置，以便后续进行拼接。
1、页面设置

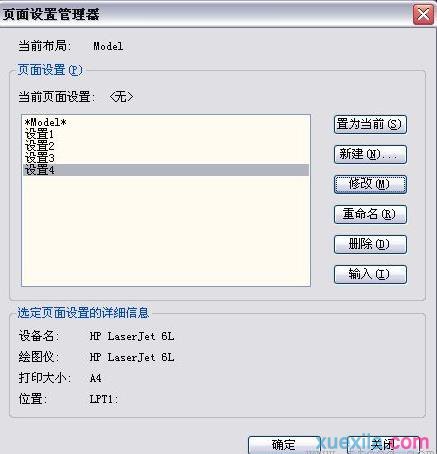

点击菜单中的“文件”，再选择“页面设置”，将【页面设置管理器】调出来，在这里，我们新建页面：
CAD拼图打印的方法和技巧步骤图1

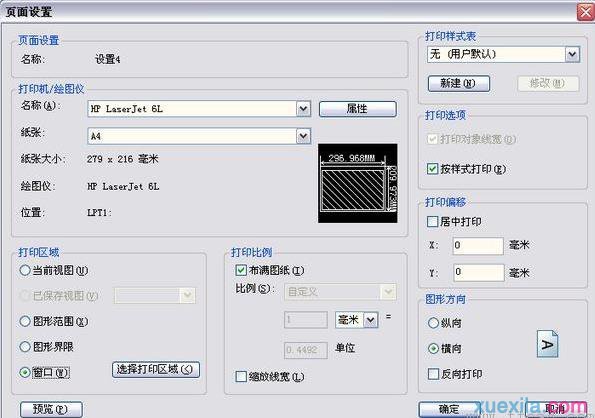

2、新建好了之后，点击“修改”就可以打开下面的这个窗口了：
CAD拼图打印的方法和技巧步骤图2
3、设置打印范围：就是确定好要被打印的区域。
4、设置比例：
(1)大多数正式出图的图形以精确的比例打印，打印比例代表打印的单位与绘制模型所使用的实际单位之比。
当“布满图纸”未被勾选时: 打印中心采用选择的打印区域和打印比例计算出“图纸”的形状和大小。
【注意】不要设置过大的“图纸”，因为这时程序对“图纸”的大小没有限制，可能超出纸张范围，打印不正确。
(2)在审阅草图时，通常不需要精确的比例。 可以使用“布满图纸”选项，按照能够布满图纸的最大可能尺寸打印视图。 将图形的高度或宽度调整到与图纸相应的高度或宽度。
当“布满图纸”被勾选时: “图纸”的大小采用“页面设置”的纸张大小。此时需选择打印机，以设置纸张大小。
【注意】用“布满图纸”的方式打印时，如果该“页面设置”没有设置纸张大小，打印中心将无法加载此 “页面设置”。
5、保存好所有设置和准备好的图纸。
二、拼图打印
1、创建工程

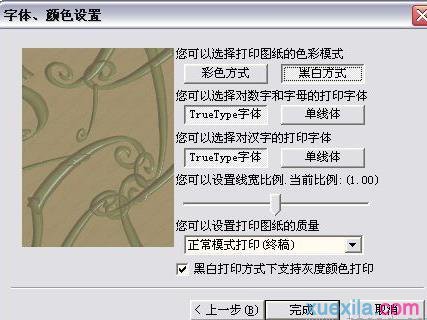

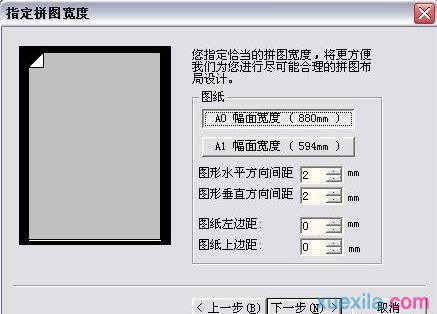

在打印之前，我们需要先创建一个打印工程，在菜单中点击文件，新建，根据指示将打印工程新建，各种细节的设置可以参考下面的截图：
CAD拼图打印的方法和技巧步骤图3
CAD拼图打印的方法和技巧步骤图4
2、加载图纸
被加载的图纸格式必须是dwg格式，在菜单中点击“编辑”，再选择“加入图纸”，将需要打印的图纸加进去。
3、加载页面

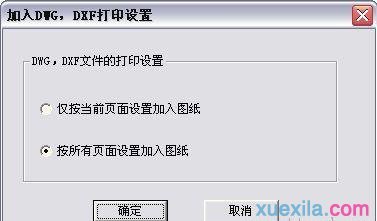

菜单栏选中“设置”，再选择“deg打印设置”，在【加入DEG\DXF打印设置】窗口选择页面设置：
CAD拼图打印的方法和技巧步骤图5
4、微调：针对一些细节进行进一步的调整。
5、排版：将图纸进行手工或者自动排版。
(1)手工调整图形的位置：选择需调整的“图纸”。
a.按住鼠标左键，拖动合适位置，松开左键。或按方向键(↑、↓、←、→)进行上、下、左、右位置调整;
b.点击右键菜单中的<旋转>项中的旋转角度，所选“图纸”旋转指定角度;
c.点击右键菜单中的上、下、左、右对齐，实现手工拖动后的精确对齐;
d.点击右键菜单中的<输出大小>项中的合适图幅，系统将所选“图纸”自动缩放成所选图幅大小。<输出大小>中的可以将缩放后的图幅恢复到原图幅大小。
6、设置好打印设备和打印样式;
7、打印。
