CAD中的块功能很多，可以大大提高作图的速度，那么大家知道在CAD里面如何制作块的吗?下面是学习啦小编整理的在CAD里面如何制作块的方法，希望能给大家解答。
在CAD里面制作块的方法

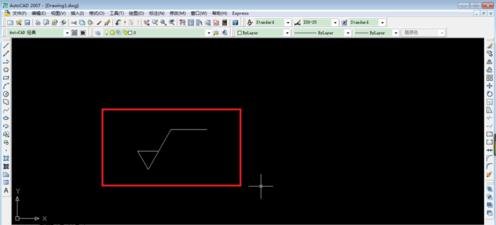

先画好需要设定为块的图形。
在CAD里面制作块步骤图1

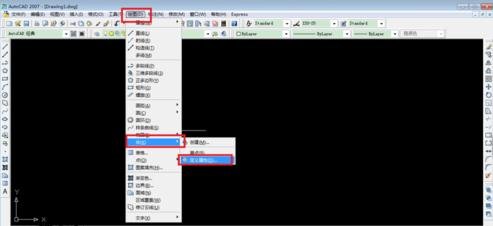

为图形添加属性，属性就是要改变的部分。点击绘图/块/属性。进入属性设置。
在CAD里面制作块步骤图2
设置属性，名称、提示、值，对齐方式及字体，图中数据可参考。
在CAD里面制作块步骤图3

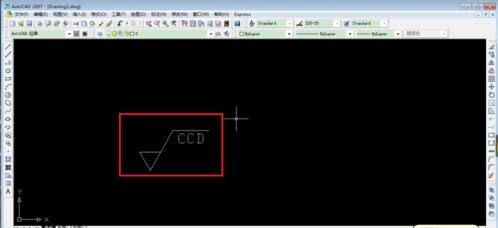

将属性移动到适合的位置，粗糙度的位置如图。
在CAD里面制作块步骤图4

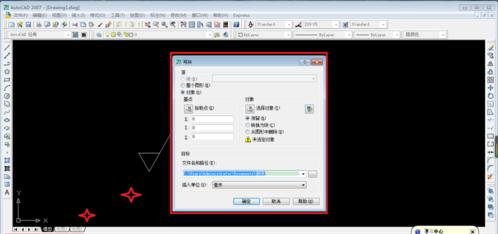

创建外部块，在命令栏输入w，进入块编辑。选择块基点及块对象(包括属性)
在CAD里面制作块步骤图5

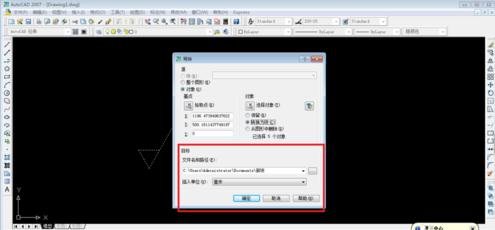

储存在自己方便的位置，点击确定。
在CAD里面制作块步骤图6

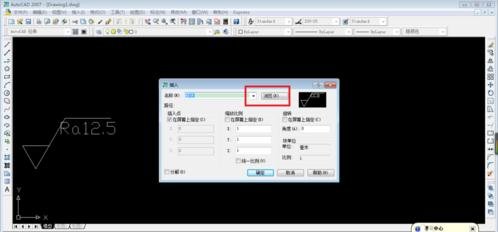

选择插入/快，进入插入编辑。找到刚刚创建的块，点击确定。
在CAD里面制作块步骤图7

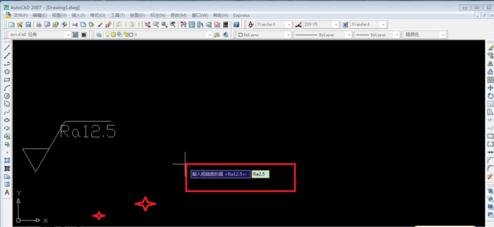

最后放在适合的位置，输入改变后的属性值就可。
在CAD里面制作块步骤图8
看了“在CAD里面如何制作块的”的人还看了：
1.cad如何制作块
2.在cad里面如何编辑块的
3.cad怎么编辑块
思考：
思考1：CAD如何创建块
提示：1、打开一张图档，确定要创建块的对象。 2、单击“绘图”-“块”-“创建”命令，弹出块定义对话框。 3、在块定义对话框中，输入“名称”，可自定义，单击“拾取点”，指定块的插入点。 4、单击“选择对象按钮”，回到图档中选择你要设置成块的对象，然后按空...
思考2：cad怎么修改块
提示：有两种方法： 1、双击块，就能进入【块编辑器】，就能编辑块了，编辑完了，点击【关闭块编辑器】，问你是否保存，点击【是】就可以了。 2、调出【参照编辑】工具条，然后点击第一个图标，选择你要编辑的块，确认之后就可以编辑修改了，编辑完了...
思考3：CAD里的块和组的区别是什么 用途有何不同
提示：有区别，一楼的别乱说 组可以把已经画好的图形，合并为一个组，也就是一个整体了，对组所使用的工具，是对组整体所使用的。 而块可以将图形变为一个整体的对象，可以用分解来还原，而且块可以多次插入，和增加属性。 组一般用于装配图中已经插入...
思考4：cad如何取消块
提示：用分解命令 1.命令行:explode 2.菜单：修改->分解
思考5：CAD里的块是什么意思，有什么作用
提示：把一个，几个，几十个相关的图形组织在一起（并不不要求相连在一起），建立一个图形“块”，这个包含了一个或者许多图形的“块”就成为一个整体，方便你到处整体移动他。 “块”相当于集装箱。 如果你在图形中多处用到同样的一批图形，可以先做成块，...
