立面图一般是可以使用CAD的二维功能绘制出来的，所以大家也可以进行掌握。其实方法很简单的，下面由学习啦小编告诉大家如何在CAD中绘制立面图，快跟我一起来学习吧。
在CAD中绘制立面图的方法

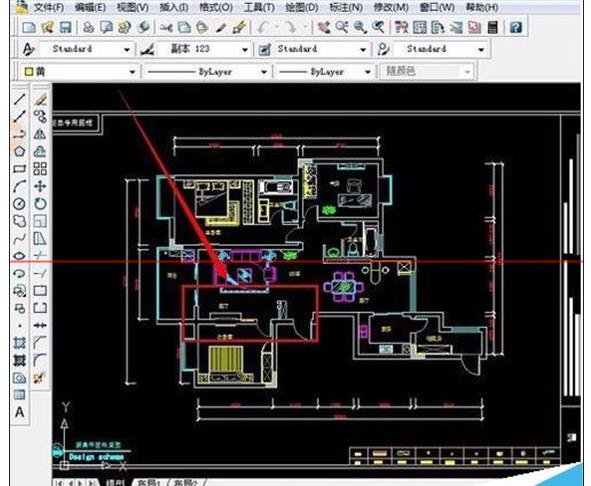

1、这是一个平面图，现在要把电视墙的立面图画出来。
在CAD中绘制立面图步骤图1

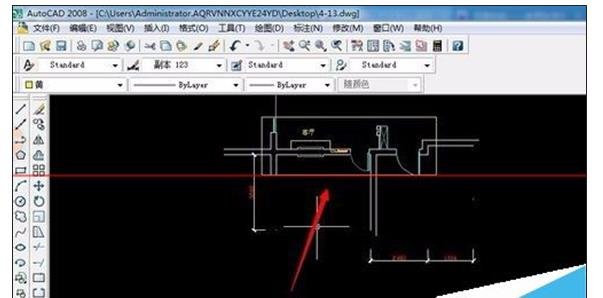

2、把这墙体都复制出来，如下图所显示出来，在把多余的删除去。这样方便绘制。
在CAD中绘制立面图步骤图2

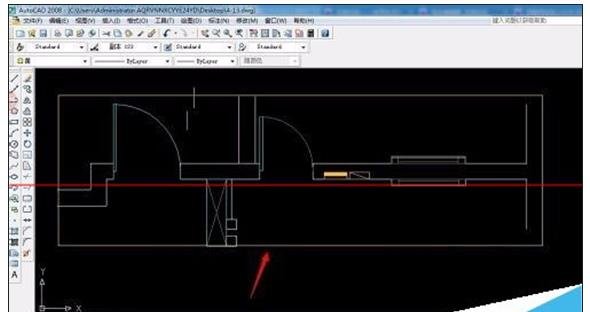

3、下面可以看到了删除外面的效果出来。
在CAD中绘制立面图步骤图3
4、标注可以查看长度，这里长是6280mm高是2750mm，一般高度都是2750毫米也有高一点的，可以自己决定。
在CAD中绘制立面图步骤图4

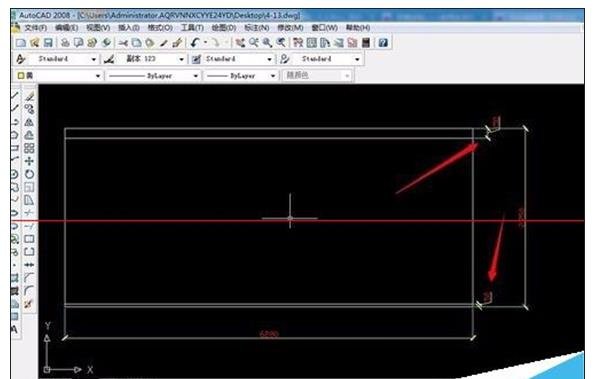

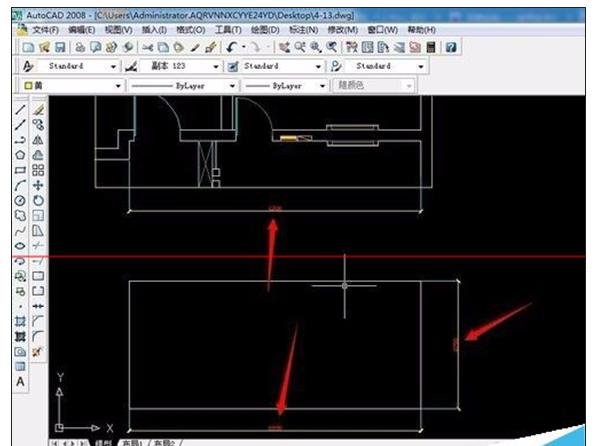

5、在画出如下图，上面的高度是150是吊顶的，下面是50是踢脚线。
在CAD中绘制立面图步骤图5
6、这里在画如3200毫米的宽度，门的高度一般是2000毫米左右。
在CAD中绘制立面图步骤图6

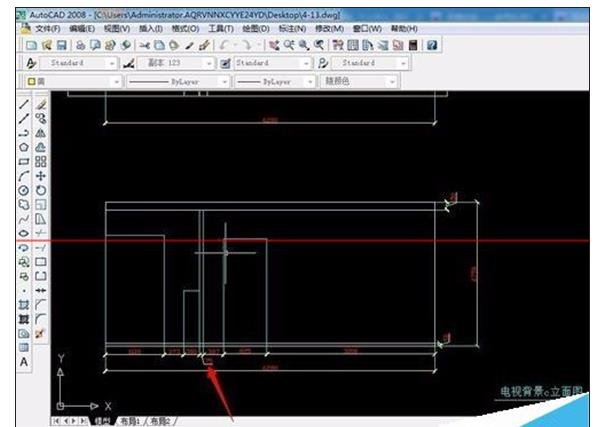

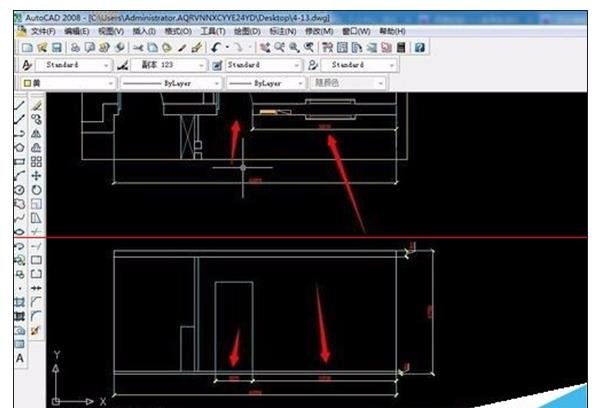

7、如下图可以看到了这里画出门宽度825、旁边跟着尺寸来进行来就可以了，要灵活一点，多一点少一点都是可以的。
在CAD中绘制立面图步骤图7

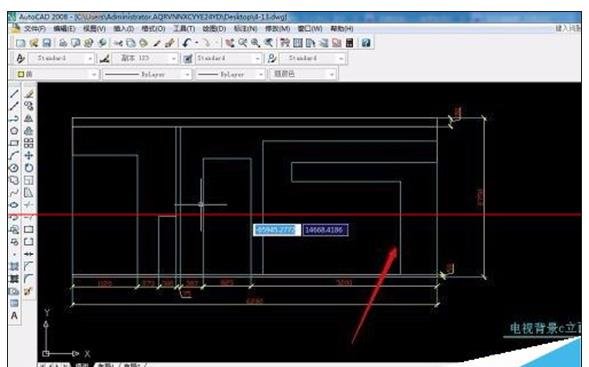

8、画好上面之后就可以画电视墙面了，其实电视墙面是很容易画出来的，如下图所显示出来。
在CAD中绘制立面图步骤图8

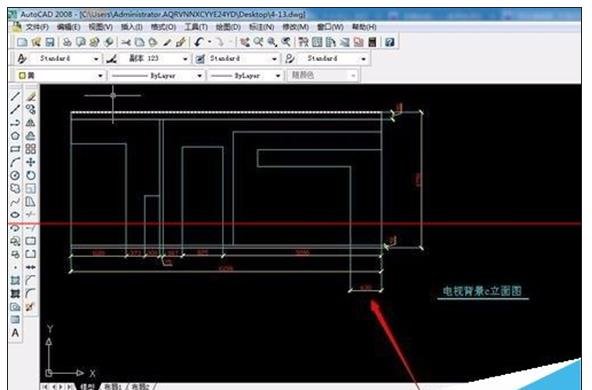

9、如下图是宽度的630。
在CAD中绘制立面图步骤图9

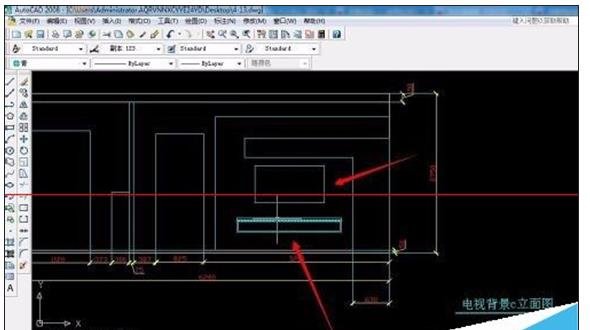

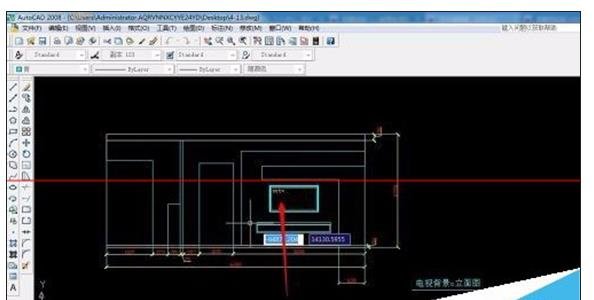

10、在把电视机的方框画出来，下面的柜台也是一样可以画出如下图，这里也是灵活一点。
在CAD中绘制立面图步骤图10
11、在标注cctv作为电视符号。
在CAD中绘制立面图步骤图11

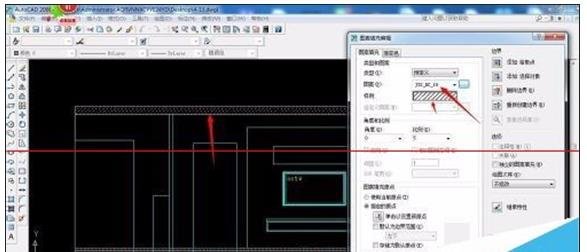

12、在按H空格键就出来图案填充，这里选择jis_rc_10，比例为5。
在CAD中绘制立面图步骤图12
13、在如下图在选择图案为cork是墙体比例为15。
在CAD中绘制立面图步骤图13

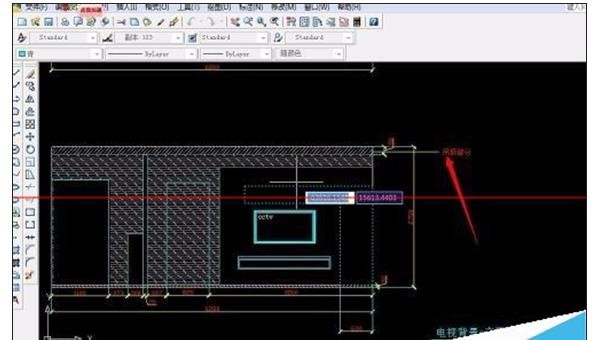

14、在输入多重引号，可以看到如下图吊顶部分。
在CAD中绘制立面图步骤图14
